Описание и технические характеристики
Светореле для включения ходовых огней, заградительных огней.
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматического включения ходовых огней в сумеречное время и отключения утром по настроенной освещенности.
2. Область применения; управление постоянным пониженным напряжением.
3. Бесконтактное включение нагрузки.
4. Плавная регулировка освещенности и независимая от включенной нагрузки.
5. Индикатор нагрузки и настройки.
6. Задержка от ложных срабатываний (кратковременной засветки от прожекторов встречного судна).
7. Простой способ установки прибора между источником питания и ходовыми огнями.
8. Длительный срок службы. Работает при подсевшем аккумуляторе, напряжение на входе равно напряжению на выходе!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Питание постоянное - 48 В.
2. Максимальный коммутируемый ток - 5 А.
3. Предохранитель - 5 А.
4. Потребляемая мощность - 0.4 Вт.
5. Диапазон срабатывания - от захода солнца до окончания сумерек.
6. Задержка выключения/включения - 30/5 сек.
7. Габаритные размеры - 100 х 115 х 35 мм.
8. Степень защиты реле - IP 54.
9. Климатическое исполнение - УХЛ - 1.
10. Масса - 0.105 кг.
11. Температура воздуха от - 30 до + 40 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей.

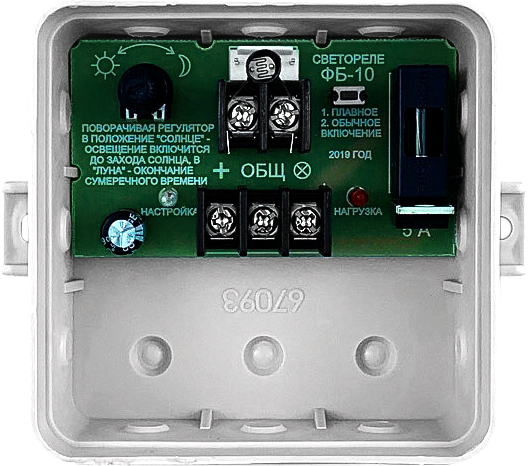

На плате прибора внутри корпуса расположены:
- регулятор порога уровня освещенности,
- индикатор нагрузки,
- индикатор настройки.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «» и вращайте в направлении «» до включения двух светодиодов. Индикация сигнализирует о подаче питания на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «», ходовые огни включатся в более светлое время, в сторону «», в более темное.
Т = не более 5 минут
ПОДКЛЮЧЕНИЕ ПРИБОРА
- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость.
- Отрезное кольцо пыльника должно быть меньше диаметра провода. Лучше проколоть шилом.
- Зачистить провод и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
- Установить порог срабатывания.
- Закрыть пластиковую крышку.
- Не допускать прямого попадания управляемого освещения и прочих источников света.
СХЕМА
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Провода должны быть надежно защищены от попадания воды.
Категорически не допускается установка перемычки вместо предохранителя.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
